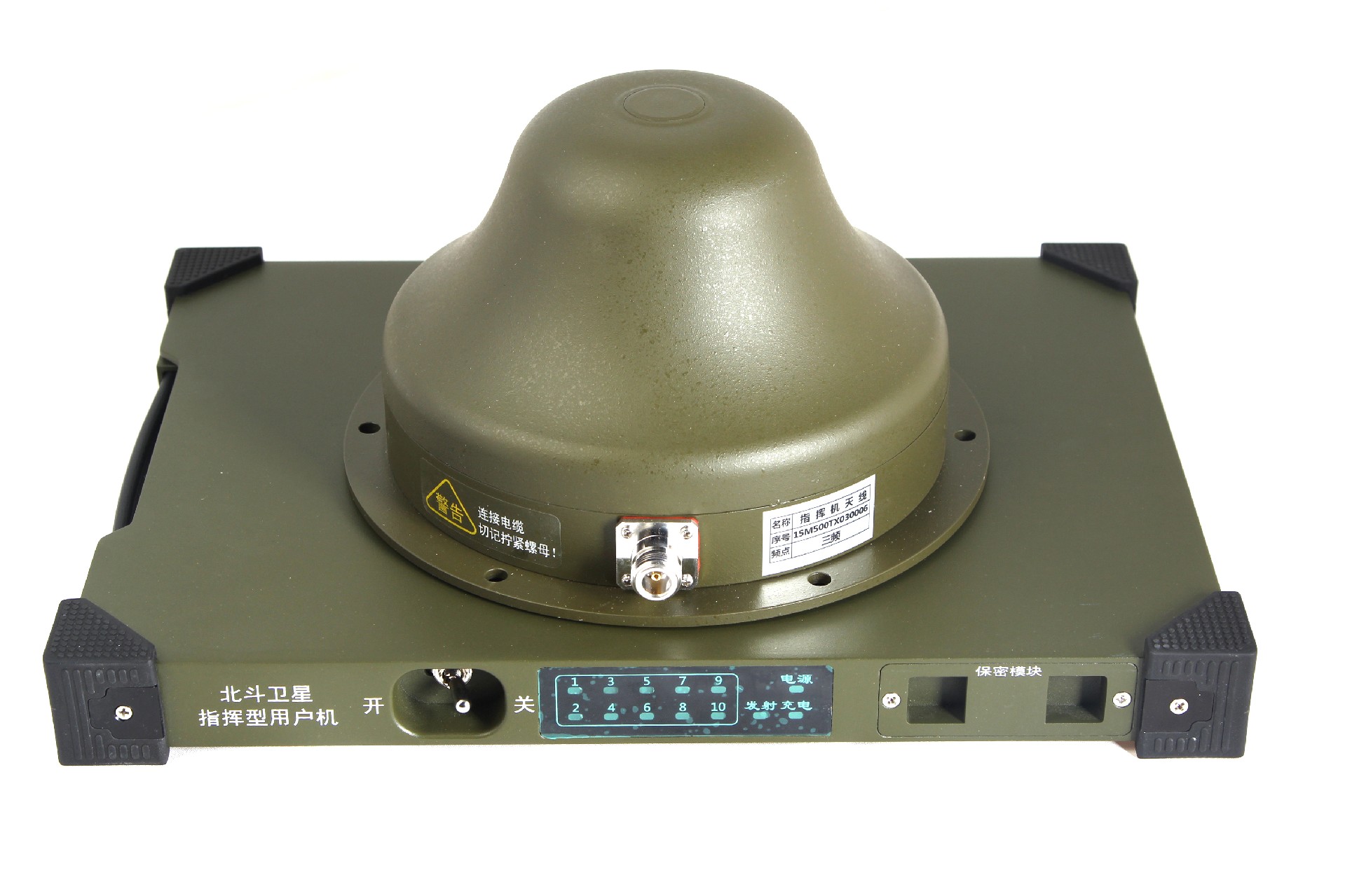

北斗指挥型用户机(TYZ100/200)可实现基于北斗系统的连续实时导航、定位、测速、授时以及短报文通信和位置报告等功能。可直接与各类北斗终端构成上下级隶属关系。具备指挥、监收及通播等功能。适用于固定指挥所、移动指挥所、方舱等多种场合。通过在显示控制终端上的人机交互软件,来完成用户机的各项应用。
主要特点:
1、全向高灵敏度快速信号捕获
2、定位精度高,定位成功率大于等于99%
3、软件化全数字接收机信号处理技术
4、先进的多星信号接收处理技术
5、优化的软硬件分割策略和完善的一体化设计技术
6、支持多种数据通信协议,外设兼容性好
7、先进的防震、防水和抗恶劣条件设计
8、可靠性高、电磁兼容特性优良
9、人性化、规范化人机交互界面设计
技术参数:
序号 | 指标 | ||
1 | RNSS性能 | 接收频率 | BDS B1频点 GPS L1频点 |
2 | 定位精度 | 水平精度:≤10米(95%,PDOP≤4); 高程精度:≤10米(95%,PDOP≤4)。 | |
3 | 测速精度 | 测速精度:≤0.2m/s(95%)。 | |
4 | 捕获灵敏度 | ≤-148dBm | |
5 | 跟踪灵敏度 | ≤-156dBm | |
6 | 首次定位时间 | 冷启动≤45s;热启动≤5s。 | |
7 | 定位更新率 | 1Hz(默认),*大10Hz | |
8 | *大高度 | 18000米 | |
9 | *大速度 | 515m/s | |
10 | *大加速度 | 4g | |
11 | 协议 | NMEA0183 | |
12 | RDSS性能 | 接收与发射频率 | 接收信号频率:2491.75MHz; 发射信号频率:1615.68MHz。 |
13 | 接收灵敏度 | ≤-127.6dBm | |
14 | 接收通道数 | 接收通道数:10个。 | |
15 | 首次捕获时间 | 首次捕获时间≤10s(95%)。 | |
16 | 失锁再捕时间 | 失锁再捕时间≤2s。 | |
17 | 发射信号功率 | 10dBW(外接10W有源天线模块)。 | |
18 | 定位成功率 | 定位成功率:100%(微波暗室环境)。 | |
19 | 通信成功率 | 通信成功率:100%(微波暗室环境)。 | |
20 | 下属用户数 | 100-200 | |
21 | 协议 | 支持标准4.0或2.1协议 | |
22 | 物理指标 | 主机尺寸(L×W×H) | 408mm×308mm×40mm |
23 | 天线尺寸 | Φ190mm×134mm | |
24 | 射频电缆尺寸 | 标配30米 | |
25 | 直流电源 | DC24V/5A | |
26 | 待机功耗 | ≤5W | |
27 | 发射峰值功耗 | ≤50W | |
28 | 工作温度 | -20~+65℃ | |
29 | 存储温度 | -40~+85℃ |
